声测管桩基检测注意事项

声测管桩基检测过程中发现，施工单位对桩基声测管 保护的重视程度普遍不足，经常出现声测管被堵现象，导致检测部门无法按既定的检测方案开展检测工作。为确保对成桩的质量进 行有效检测，避免施工单位随意变更检测方案，可按下述原则处理：

1、对于既定的检测方案原则上不得更改。

2、“通管”：当声测管堵塞时，施工单位应采取有效 措施进行“通管”，可采用下述3种方法：

①用粗长钢筋捅通测管；

②用高压水冲洗清管；

③采用钻机配小钻头进行扫孔。

3、当无法“通管”时，按以下原则处理：

①当为某桥的根桩时，必须进行抽芯检测。

②当为某桥的非根桩时，施工单位按附表1的格式填写 《变更检测方法申请表》，并经监理、业主代表和监督负责人签名同意后，予以实施。

③若某桥多次出现堵管问题，须适时进行抽芯检测。

4、增加的检测费用由施工单位承担。

5、监理须要求施工单位在申报检测前对声测管进行检 查；当需更改检测方案时，提前完善相关手续，避免因声测管检测问题影响施工的顺利推进。

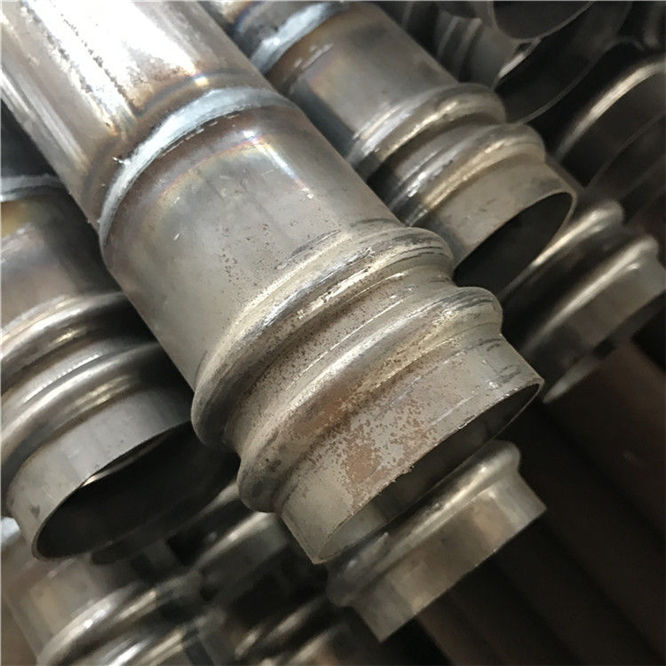

螺旋式声测管的特点具有操作便捷，密封性极好，抗 拉力极强、抗扭矩力极强、抗振动、不渗漏、不变形、不堵管。

在安装螺旋式声测管时要注意有效方法：

1、下节钢筋笼声测管的安装：把A管（底管带堵头） 放在地上检查密封圈是否完好，然后将B管插入A管，直到插到A管底部为止，然后把螺旋紧固即可。接好后把声测管 放入钢筋笼内 ，按规定尺寸紧固在钢筋笼的主筋上，对于无钢筋笼的部位，声测管可用钢筋支架固定或加固三根主钢筋，捆绑距离不得大于两米 。

2、第二节钢筋笼、第三节钢筋笼以及上面一节钢筋笼 声测管的安装：把不同长度的声测管放在不同长度的钢筋笼内(声测管的长度和钢筋笼的长度相对应)。按B管插入A管的方法安装， 注意密封圈的完好。然后用铁丝穿过声测管上的吊环，把安装好的声测管吊在钢筋笼上不要过紧能上下移动即可。

3、向钻孔内下放钢筋笼时声测管的安装方法：钢筋笼 下入钻孔后，应把声测管内加满清水。然后焊接第二节钢筋笼。 焊接完毕 ，把上面的声测管用手托 起插入下面声测管的承口端， 用螺旋紧固即可，然后下放钢筋笼每到两米时需用铁丝把声测管绑扎在钢筋笼主筋上，第二节钢筋笼下放完把声测管内加满清水。 等上节钢筋笼下放完后，一定把管内加满清水，较后用盖盖好。

在使用时需注意的有关事项：

1、注意密封圈是否完好。

2、螺旋必须用专用工具紧固到位。

3、每下放完一节钢筋笼后必须把声测管内加满清水。

4、下放钢筋笼时声测管接头处一定把铁丝从吊环内穿 过绑在主筋上。

5、焊接钢筋不要把电焊钳、搭铁线接触到声测管上， 以免电焊强流造成声测管破漏。

6、钢筋笼下放完毕把声测管内一定加满清水，较后用盖盖好、严谨管内进入混凝土或水泥浆。
